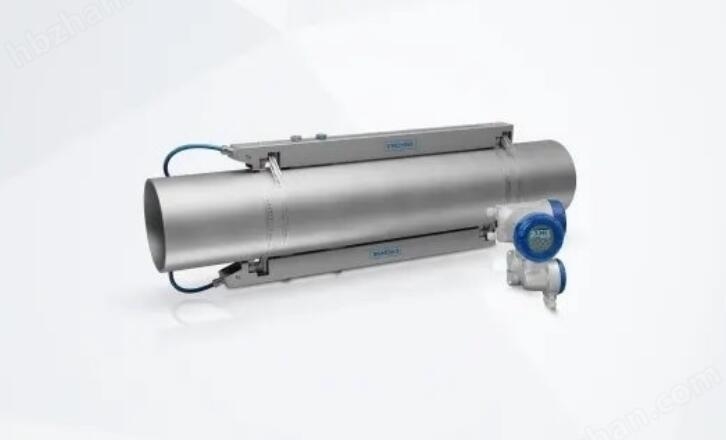

外夹式超声波流量计是一种非接触式流体测量设备

　　外夹式超声波流量计是一种非接触式流体测量设备，通过检测流体流动时产生的超声波信号变化来实现流量计量。其工作原理和广泛的应用场景使其成为工业自动化领域的重要工具。以下是关于该技术的详细解析：

　　一、外夹式超声波流量计基本原理

　　1. 时差法核心机制

　　双向声波传输对比：在管道两侧分别安装发射探头与接收探头，交替发送顺流方向和逆流方向的超声波脉冲。由于流体沿管道轴线运动产生“声载流子”效应，使得两个方向上的声波传播时间存在细微差异Δt。根据公式可精确计算出流体流速v。

　　多普勒效应辅助验证：当被测介质中含有悬浮颗粒或气泡时，反射回来的超声波频率会发生偏移，通过频移量可交叉验证主流体的湍流状态，提高复杂工况下的测量可靠性。

　　2. 信号处理算法优化

　　数字相位锁定环路（DPLL）：采用高精度时钟同步技术消除电路漂移影响，确保皮秒级的时间差测量精度。例如在DN50管道中，即使微小至0.1m/s的流速变化也能被准确捕捉。

　　自适应增益控制（AGC）：动态调整接收器灵敏度以应对不同浊度、含气量的介质条件，保证回波信号强度始终处于最佳工作区间。

　　3. 温度补偿体系

　　内置PT1000温度传感器实时监测管壁温度，结合材料声速数据库自动修正因温度引起的声速变化。实验表明，每摄氏度的温度波动可能导致约0.3%的计量误差，通过补偿算法可将该误差控制在±0.1%以内。

　　二、外夹式超声波流量计技术优势

　　1. 无损安装特性

　　无需断管作业：仅需将耦合剂涂抹于管壁外侧即可固定传感器，特别适用于老旧管线改造项目。某石化企业曾在不停产情况下完成对Φ600mm原油主管道的在线加装，节省停机损失超百万元。

　　广泛材质兼容性：可穿透碳钢、不锈钢、铸铁乃至塑料管道（厚度范围3-50mm），对特殊合金管材如哈氏合金C-276也能实现稳定测量。

　　2. 全流态适应能力

　　双向测量功能：既能监测正向流动又能识别反向逆流现象，在泵站出口处可有效预警止回阀失效故障。

　　宽雷诺数覆盖：从层流向湍流的各种流态均可准确计量，典型应用包括黏度高达500cP的重油输送和低至0.01m/s的超低速注水系统。

　　3. 多参数集成输出

　　除瞬时流量外，还可同步输出累计总量、流速曲线、介质声速等辅助参数。部分机型支持密度补偿功能，通过输入介质组分数据可实现质量流量直接显示。
